造紙企業(yè)的托輥（托布輥）主要用來支撐毛布的連續(xù)運(yùn)轉(zhuǎn)，位于流漿箱的后面。由于溫度降低，易于表面銹蝕，銹蝕后的托輥容易造成紙張的污染，影響紙張質(zhì)量。

 造紙企業(yè)的托輥修復(fù)方案

一、表面處理工藝：

        1. 脫脂、除潮處理：用氧氣乙炔將火焰調(diào)整到10CM長(zhǎng)，以5cm/min的速度，使火焰反復(fù)均勻烘烤工件表面，去除工件表面的油脂和潮氣。

        2. 噴砂除銹：去除工件表面的氧化層，目視檢查，噴砂面可見均勻的金屬本色。噴砂處理完的工件不允許用帶油脂手套直接接觸噴砂面，噴砂處理后工件要注意防潮。對(duì)不需要處理的部分，做好遮蓋保護(hù)。

二、耐磨防腐材料選用：

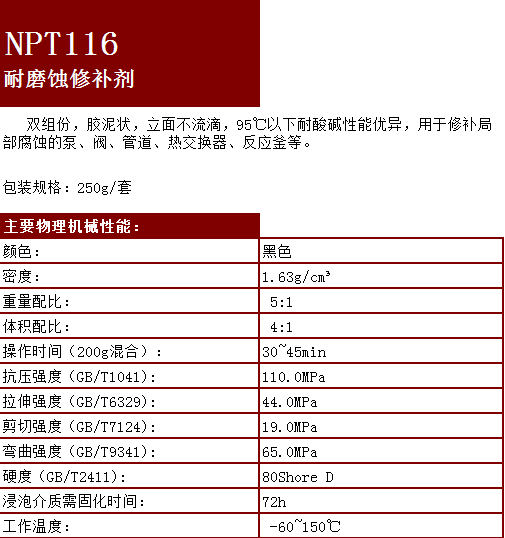

        NPT-116耐腐蝕修補(bǔ)產(chǎn)品，是以陶瓷粉末為骨材的高性能聚合陶瓷防腐材料，耐多種化學(xué)介質(zhì)，長(zhǎng)效防腐性能好；涂層致密，與金屬結(jié)合強(qiáng)度高，防滲透、不脫落；表面光滑，抗沖蝕、氣蝕性能好，防止涂層磨損后產(chǎn)生腐蝕，因此可以有效起到防腐、緩蝕和耐沖刷作用。

三、施膠工藝：

    1.將NPT-116耐腐蝕修補(bǔ)材料A、B組分按重量5：1混合均勻。


      2.將混合材料用塑料刮板均勻的涂在托輥上面，涂平整。


      3.常溫下固化72小時(shí)即可使用。
聚脲施工工藝

一、表面處理工藝

       1、清理托輥表面的沉積物。

       2、用氧乙炔將托輥表面烤干燥。

       3、用角磨機(jī)將腐銹部位打磨至可見金屬光澤。

二、聚脲工藝：

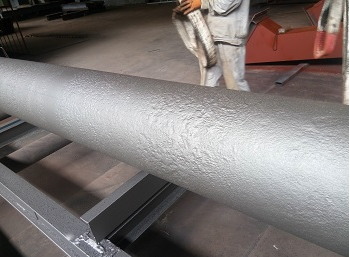

       1、將NPT防腐蝕膠泥用塑料刮板涂在設(shè)備腐蝕部位，將設(shè)備表面修理平整。

       2、將NPT聚脲底漆A、B組分按重量31：1混合均勻，用噴涂設(shè)備均勻的噴在設(shè)備表面。

       3、將NPT-?887改性聚脲A、B組分按重量31：1混合均勻，用噴涂設(shè)備均勻的噴在設(shè)備表面。

       4、常溫固化24小時(shí)后即可使用。

安全施工措施

     1、眼睛的保護(hù) 噴涂過程中可能接觸其氣霧，應(yīng)該佩戴化學(xué)安全護(hù)目鏡。眼睛一旦接觸原料，應(yīng)立即用流動(dòng)性水沖洗眼睛 15min 以上，沖洗時(shí)撐開眼簾。如果發(fā)炎不消除，應(yīng)反復(fù)沖洗，并立即接受藥物治療。

     2、 呼吸系統(tǒng)的保護(hù) 施工人員應(yīng)佩戴經(jīng)認(rèn)證的呼吸防護(hù)設(shè)備。

     3 、皮膚的保護(hù) 現(xiàn)場(chǎng)噴涂時(shí)對(duì)于手防護(hù)可佩戴化學(xué)品手套；對(duì)于腳的防護(hù)可佩戴腳套。時(shí)也可以保護(hù)頭部。

     4、 噴涂現(xiàn)場(chǎng)施工存在許多危害：噴涂開始時(shí)噪聲很大（尤其是空壓機(jī)噪聲），可能會(huì)造成聽覺障礙，高空作業(yè)注意系好安全帶；密閉部位施工注意防火防爆；進(jìn)入施工現(xiàn)場(chǎng)要戴好安全帽。

     5、杜絕火源 在室內(nèi)噴涂以及室外的工作區(qū)域內(nèi)必須做到嚴(yán)禁吸煙，禁止攜帶火種。嚴(yán)禁任意使用明火和易于燃燒的用具及裝置。

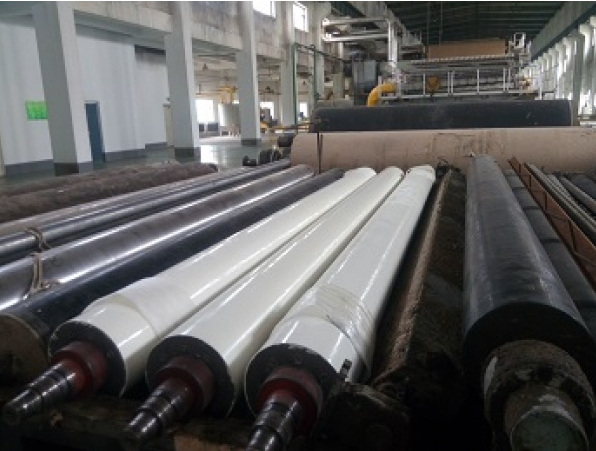

驗(yàn)收標(biāo)準(zhǔn)

     1、底層處理達(dá)到表面出現(xiàn)金屬色彩。

     2、底面噴涂均勻。

     3、修復(fù)后光滑、顏色與原色相近。
